Inconel 625 i fakkelspisser og forbrenningsovner: oksidasjonsmotstand ved ekstreme temperaturer

Inconel 625 (UNS N06625)er førsteklasses materialvalg for fakkelspisser og forbrenningsovnskomponenter som opererer ved ekstreme temperaturer (600-1100 grader) på grunn av sin eksepsjonelle oksidasjonsmotstand, høye temperaturstyrke og termiske utmattelsesbestandighet. Denne veiledningen gir tekniske spesifikasjoner, oksidasjonsmekanismer, bruksretningslinjer og anskaffelsesanbefalinger for ingeniører og innkjøpsspesialister innen olje- og gassindustrien, petrokjemisk industri og avfallshåndtering. Viktige fordeler inkluderer: oksidasjonsmotstand opp til 1100 grader under sykliske forhold, flytegrense på 415 MPa ved romtemperatur (opprettholder 180 MPa ved 900 grader), og levetid på over 10 år i fakkelsystemer versus 2-3 år for alternativer i rustfritt stål.

Hva er fakkelspisser og forbrenningsovner, og hvorfor krever de spesielle materialer?

Fakkelspisser og forbrenningsovner opererer ved 600-1200 grader i korrosive forbrenningsatmosfærer, og krever materialer med eksepsjonell oksidasjonsmotstand, termisk utmattelsesstyrke og krypemotstand som rustfritt stål ikke kan gi.

Fakkelsystemer og forbrenningsovner er kritisk utstyr i industrianlegg:

• Flaretips: Brenn av overflødig hydrokarbongass trygt under anleggsforstyrrelser, nødsituasjoner eller rutineoperasjoner. Temperaturene ved flammespissen når 1000-1500 grader.
• Forbrenningsovner: Ødelegg farlig avfall, medisinsk avfall eller industrielle biprodukter gjennom høy-temperaturforbrenning (600–1200 grader).
• Termiske oksidasjonsmidler: Ødelegg flyktige organiske forbindelser (VOC) ved 700-900 grader før utslipp.

Disse miljøene er ekstremt utfordrende:

• Høy temperatur: Kontinuerlig eksponering for 600-1200 grader, med lokale topper som når 1500 grader
• Sykliske forhold: Termisk syklus fra omgivelsestemperatur til driftstemperatur forårsaker tretthet
• Etsende atmosfære: SOx, NOx, CO₂ og vanndamp akselererer oksidasjon
• Flammestøt: Lokaliserte varme flekker forårsaker akselerert materialnedbrytning
• Mekanisk spenning: Vindbelastning, vibrasjon og termiske ekspansjonsspenninger

Standard rustfritt stål (304L, 310S) svikter raskt under disse forholdene på grunn av:

• Overdreven dannelse av oksidbelegg og spallering
• Krypdeformasjon ved temperaturer som overstiger deres evne
• Termisk utmattelse sprekker innen 1-3 års bruk
• Korrosjonsangrep fra forbrenningsbiprodukter

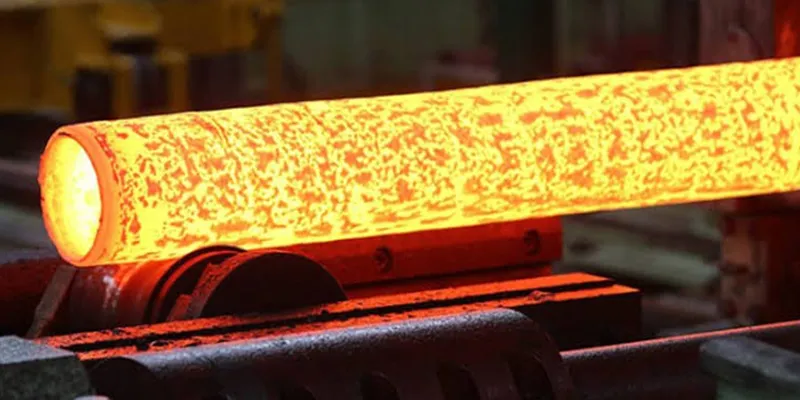

Hvordan motstår Inconel 625 oksidasjon ved ekstreme temperaturer?

Inconel 625 motstår oksidasjon gjennom et beskyttende Cr₂O₃/NiO-oksidlag forsterket med niob og molybden, og opprettholder integritet opptil 1100 grader under sykliske forhold - 2-3× bedre enn rustfritt stål.

Inconel 625 oppnår eksepsjonell oksidasjonsmotstand gjennom flere mekanismer:

Tabell 1: Sammenligning av oksidasjonsmotstand

Mekanismer for oksidasjonsmotstand:

• Kromoksidlag: 21-23 % krom danner et kontinuerlig Cr₂O₃-lag som fungerer som en diffusjonsbarriere, og bremser oksidasjonen til 0,05 mm/år ved 900 grader.
• Niobstabilisering: Niob (3,15-4,15%) styrker oksidlaget, og forhindrer spalling under termisk sykling. Dette er avgjørende for fakkeltips som opplever hyppige oppstarter og nedleggelser.
• Molybdenforbedring: Molybden (8-10 %) forbedrer avleiringsvedheft og motstand mot svovelholdige atmosfærer som er vanlig ved forbrenning av fakkelgass.
• Nikkelbase: Høyt nikkelinnhold (Større enn eller lik 58%) gir utmerket termisk stabilitet og forhindrer fasetransformasjoner som vil svekke materialet.

Hva er de høye-mekaniske egenskapene til Inconel 625?

Inconel 625 opprettholder 180 MPa flytegrense ved 900 grader og 90 MPa ved 1000 grader -3-5× høyere enn rustfritt stål, noe som muliggjør tynnere seksjonsdesign som reduserer materialkostnadene og samtidig opprettholder strukturell integritet.

Tabell 2: Flyttestyrke ved forhøyede temperaturer

Krypemotstand: Kritisk for langtidstjeneste.-

Inconel 625 viser 5-10x bedre krypemotstand enn rustfritt stål, og opprettholder dimensjonsstabilitet over 10+ års levetid i fakkelspisser.

Tabell 3: Krypbruddstyrke (100 000 timer)

Begrunnelse: Den niob-stabiliserte mikrostrukturen (″ fase, Ni₃Nb) gir overlegen krypemotstand. Ved 900 grader opprettholder Inconel 625 28 MPa spenning i 100 000 timer mot bare 6 MPa for 310S-en kritisk fordel for fakkelspisser som må opprettholde dimensjonsstabilitet over år med drift.

Termisk utmattelsesmotstand

Inconel 625 motstår termisk tretthet 3-5x bedre enn rustfritt stål, og overlever 10,000+ termiske sykluser før sprekker under simulerte fakkelspissforhold.

• Termisk ekspansjon: Koeffisient på 13,0 × 10⁻⁶/grad (20-900 grader) er lavere enn rustfritt stål, noe som reduserer termisk stress under oppvarming.
• Termisk ledningsevne: 12,3 W/m·K (ved 500 grader) fordeler varmen jevnt, og reduserer termiske gradienter.
• Strength Retention: Maintains >40 % av romtemperatur flytegrense ved 900 grader versus<20% for stainless steels.

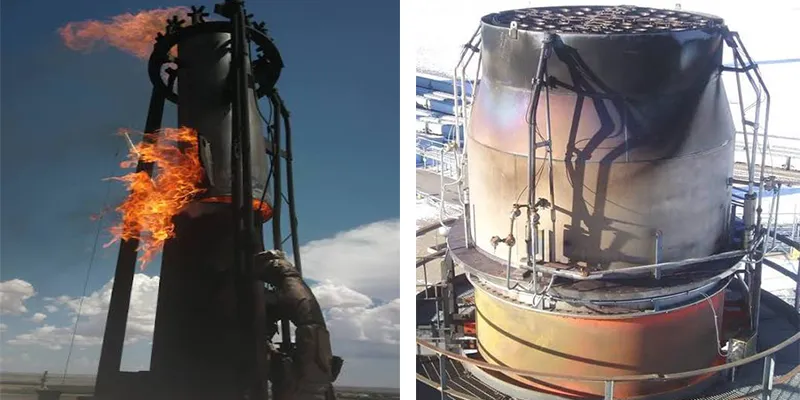

Hvordan fungerer Inconel 625 i Flare System-applikasjoner?

Inconel 625 fakkelspisser gir 5-10× lengre levetid enn rustfrie stålalternativer (10-15 år vs 1-3 år), og reduserer vedlikeholdskostnader og uplanlagte driftsstanser til tross for høyere innledende materialkostnader.

Typiske Flare System-komponenter laget av Inconel 625:

Tabell 4: Flaresystemkomponenter

Feltytelsesdata:

• Refinery Flare System (Midtøsten): Inconel 625 fakkelspisser som opererer ved 1000-1100 grader i 12 år uten erstatning. Tidligere 310S-tips krevde utskifting hver 18. måned.
• Offshore-plattformfakkel (Nordsjøen): Inconel 625-spisser overlevde 8 år i korrosiv marin gassatmosfære. Saltspray akselererte korrosjon på tidligere 316L-spisser (mislyktes på 2 år).
• Petrokjemisk anlegg (Singapore): Inconel 625-forbrenningskomponenter som håndterer VOC-destruksjon ved 850 grader i 10 år. 310S-komponenter sviktet på 3 år på grunn av sulfidspenningssprekker.

Designhensyn for fakkeltips:

• Spissgeometri: Vann-eller luftkjølte-spisser reduserer metalltemperaturen med 100–200 grader, noe som forlenger levetiden. Inconel 625 kan fungere uten kjøling ved mindre enn eller lik 1000 grader.
• Flammestabilisering: Inconel 625s høye temperaturstyrke opprettholder spissgeometrien, og sikrer stabilt flammemønster og fullstendig forbrenning.
• Vindmotstand: Overlegen termisk tretthetsmotstand forhindrer sprekker under høye-vindforhold som er vanlig på offshoreplattformer.
• Sotdannelse: Inconel 625 motstår karbonavsetning som kan forårsake lokal overoppheting i fakkelspisser.

Hva er forbrenningsapplikasjonene og ytelsesdataene?

Inconel 625 utmerker seg i forbrenningsovner for farlig avfall, medisinsk avfallsforbrenningsanlegg og termiske oksidasjonsmidler som opererer ved 700-950 grader, og leverer 8-12 års levetid mot 2-4 år for rustfritt stål.

Tabell 5: Forbrenningsanlegg

Ytelsessammenligning:

Tabell 6: Sammenligning av levetid i forbrenningsovner

Kasusstudie: Forbrenningsovn for farlig avfall (Europa)

• Utfordring: Klorert avfall skapte svært korrosiv HCl-atmosfære ved 900 grader, noe som forårsaket rask korrosjon av 310S-komponenter.
• Løsning: Byttet ut sekundært forbrenningskammer og innvendig med Inconel 625.
• Resultat: 10+ år med kontinuerlig drift med minimalt vedlikehold. Null uplanlagte nedleggelser på grunn av komponentfeil.
• Kostnadsbesparelser: Reduserte vedlikeholdskostnader med €2,3 millioner over 10 år sammenlignet med 310S (som ville ha krevd 3 utskiftninger).

Hvordan kan Inconel 625 sammenlignes med alternative materialer?

Inconel 625 gir den beste balansen mellom oksidasjonsmotstand, styrke og korrosjonsmotstand for fakkel- og forbrenningsanlegg, og rettferdiggjør dens 2-3x høyere kostnad kontra rustfritt stål gjennom 5-10x lengre levetid.

Tabell 7: Omfattende materialsammenligning

Når skal du velge alternativer:

• Inconel 601: Choose when higher oxidation temperature (>1100 grader) kreves uten molybden-problemer. Bedre for rene oksidasjonsmiljøer uten klorider.
• 310S rustfritt: Velg for forbrenningsanlegg med lavere-temperatur (mindre enn eller lik 900 grader) der klorider og sulfider er minimale. Kostnadseffektivt-for ikke-kritiske komponenter.
• 304H Rustfritt: Velg for temperatur<800°C in non-corrosive atmospheres where frequent replacement is acceptable.

Hva er sveise- og fabrikasjonskravene?

Inconel 625 krever spesialiserte sveiseprosedyrer (ERNiCrMo-3 fyllstoff, Mindre enn eller lik 150 graders interpass-temperatur) og løsningsgløding etter sveising for å oppnå optimal korrosjonsmotstand og mekaniske egenskaper i fakkel- og forbrenningsovnskomponenter.

Tabell 8: Sveiseparametere

Retningslinjer for fremstilling:

• Forming: Inconel 625 har høyere styrke enn rustfritt stål-bruker høyere formingskrefter eller varmforming (200-400 grader) for komplekse geometrier.
• Maskinering: Bruk karbidverktøy og lave hastigheter. Inconel 625 er mer slipende enn rustfritt stål.
• Overflateforberedelse: Slip sveisene glatte for å unngå spenningskonsentrasjoner. Fjern oksidbelegg før service.
• Løsningsgløding: Varm opp til 1150 grader i 1 time per 25 mm tykkelse, og bråkjøl deretter med vann. Dette løser opp sekundærfaser og gjenoppretter korrosjonsmotstanden.

Kvalitetssikring:

• WPS/PQR: Krev kvalifisert sveiseprosedyrespesifikasjon (WPS) og prosedyrekvalifikasjonsrekord (PQR) per ASME IX.
• NDT: Væskepenetranttesting (PT) for overflatedefekter, ultralydtesting (UT) for volumetriske defekter.
• PMI: Positiv materialidentifikasjon for å bekrefte korrekt legeringssammensetning.
• Hardhetstesting: Verifiser Mindre enn eller lik 35 HRC i varme-påvirket sone for å sikre løsningens utglødningseffektivitet.

Hva er kostnadsanalysen-for fakkel- og forbrenningsanlegg?

Selv om Inconel 625 koster 2,5-3× mer enn 310S rustfritt stål, gir den 4–5× lavere livssykluskostnad gjennom 5–10× lengre levetid, redusert vedlikehold og eliminering av uplanlagte driftsstanser.

Tabell 9: Sammenligning av livssyklus-kostnad (flaretips)

Avkastningsanalyse:

• Inconel 625 vs 310S: 148 000 USD besparelser over 20 år (70 % reduksjon i- livssykluskostnad). Tilbakebetalingstid:<6 months in avoided downtime alone.
• Inconel 625 vs Inconel 601: $29 000 besparelser over 20 år (31 % reduksjon). Tilbakebetalingstid: 2-3 år for høyere førstegangsinvestering.
• Miljømessig fordel: Lengre levetid reduserer materialforbruk og avfall, og støtter bærekraftsmålene.

Skjulte kostnadsbesparelser:

• Redusert HMS-risiko: Færre utskiftninger betyr mindre varmt arbeid, færre trange rom og lavere eksponering for personell for farlige forhold.
• Samsvar med forskrifter: Pålitelig drift sikrer kontinuerlig overholdelse av utslipp. Uventede nedleggelser kan utløse regulatoriske straffer.
• Produksjonskontinuitet: Uplanlagte fakkelstans krever ofte reduksjon av produksjonshastigheten i anlegget, noe som koster mye mer enn utskifting av material.

Ofte stilte spørsmål

Q1: Hva er den maksimale driftstemperaturen for Inconel 625 i fakkelspisser?

A: Inconel 625 kan operere kontinuerlig ved 1000 grader og periodisk ved 1100 grader i fakkelspisser. Over 1100 grader bør du vurdere Inconel 601 eller spesialiserte varmebestandige-legeringer. For vann{11}}avkjølte fakkelspisser kan Inconel 625 fungere på ubestemt tid ved alle temperaturer.

Q2: Kan Inconel 625 brukes i forbrenningsanlegg som håndterer klorert avfall?

A: Ja. Inconel 625 gir utmerket motstand mot HCl og klorid-holdige atmosfærer ved temperaturer opp til 950 grader. Molybdeninnholdet (8-10 %) forbedrer spesifikt motstand mot kloridspenningskorrosjon. Inconel 601 anbefales IKKE for miljøer med høyt kloridinnhold.

Q3: Hvor ofte bør Inconel 625 fakkelspisser inspiseres?

A: Årlig visuell inspeksjon anbefales. Se etter: oksidavleiring, overflatesprekker, dimensjonsendringer (bruk referansemålere) og sveiseintegritet. UT-tykkelsesmåling hvert 5. år for å verifisere veggtap. Ingen planlagt utskifting nødvendig de første 8-10 årene under normale driftsforhold.

Spørsmål 4: Er det nødvendig med varmebehandling etter-sveising for Inconel 625 fakkelkomponenter?

A: Ja, løsningsgløding (1150 grader, 1 time per 25 mm tykkelse, vannkjøling) er nødvendig etter sveising for å gjenopprette korrosjonsmotstanden. Uten PWHT vil den varme-påvirkede sonen (HAZ) ha redusert korrosjonsmotstand og kan oppleve for tidlig svikt i det korrosive fakkelgassmiljøet.

Spørsmål 5: Hva er ledetiden for Inconel 625 fakkelspisser?

A: Standardstørrelser: 4-8 uker. Spesiallagde tips: 8-16 uker. Materialinnhenting (smiing, plate) tar vanligvis 6-12 uker. Spesifiser Inconel 625 med ASTM B443 (plate) eller B446 (stang/stang). Be om materialtestrapporter (EN 10204 3.1) med hver levering.
